BosonNetSim思科网络虚拟交换机

Boson NetSim是思科官方推出的一款网络虚拟交换机软件，它的模拟环境绝对接近现实环境，可以帮助用户省去了制作网线连接的设备，避免在实验中频繁更换CONSOL线，往返各个设备之间的麻烦，通过它我们可以随意构建网络去模拟各种连接方式，能够帮助用户虚拟交换机运行环境，帮助用户更好的定位问题，解决各种网络问题。

Boson NetSim软件特色

1、绘制网络拓扑图。

2、查看网络设备的配置信息。

在实际网络中，把计算机连接到交换机上后，还应该对计算机进行必要配置，比如安装TCP/IP协议、设置计算机名、工作组名、IP地址、子网掩码、默认网关等。设置好后，通过“网上邻居”可以访问到其它计算机上的共享文件。但Boson模拟器没有这些功能，应该认为其中的所有设备已经做过了这些必须的配置。

3、查看PC机的配置信息。

4、检查PC机间的通讯情况。

5、实验的保存和装入，Boson NetSim可以把本次实验保存起来，供以后使用。

Boson NetSim软件功能

1、支持42路由器，交换机8 *和其他3器件。

2、模拟与虚拟分组技术的网络流量。

3、提供两种不同的观看方式：远程登录modeTelnet方式或控制台modeConsole模式。

4、最多支持在一台设备200网络TopologyNetwork拓扑。

5、允许教师创建的，包括他们自己的labsLab编译器，并提供分级为他们。

6、允许您与玻色子网络DesignerNetwork设计师创造NETSIM模拟网络。

7、包括支持SDM SimulationSDM模拟实验室。

8、包括非思科设备，如TFTP服务器，TACACS +和数据包生成器。

9、允许用户通过进行关键字和搜索课程访问特定实验室。

安装教程

1、下载解压文件，找到netsim9.exe双击安装。

2、选择安装位置C：\Program Files （x86）\Boson Software\Boson NetSim 9，安装在C盘。

3、准备安装点击install安装。

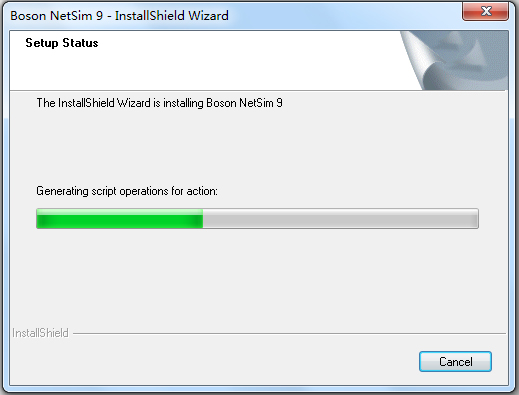

4、正在安装，请稍后。

5、安装完成，点击finish结束安装。

破解教程

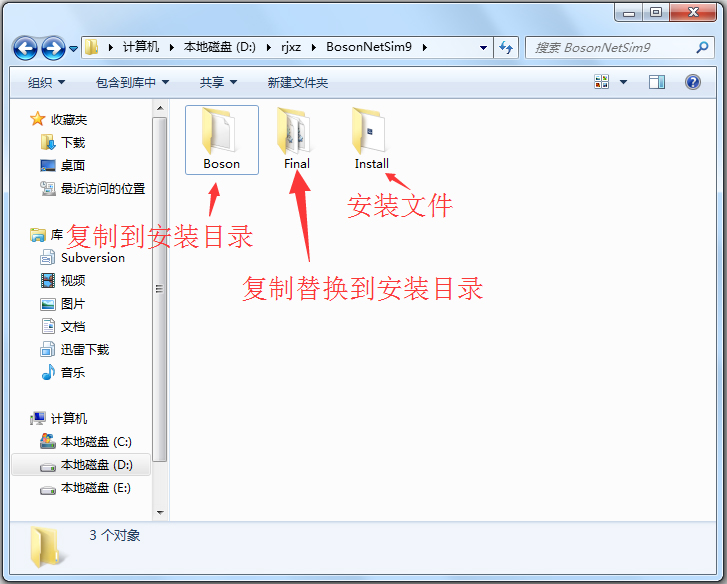

1、安装好后首先我们把Boson 文件夹复制到到 C：\注意哦是整个文件夹。

2、复制Final文件夹里3个文件到Boson netsim9安装目录覆盖同名文件，注意哦这里是复制替换文件哦！（PS：小编的路径是C：\Program Files （x86）\Boson Software\Boson NetSim 9\）。

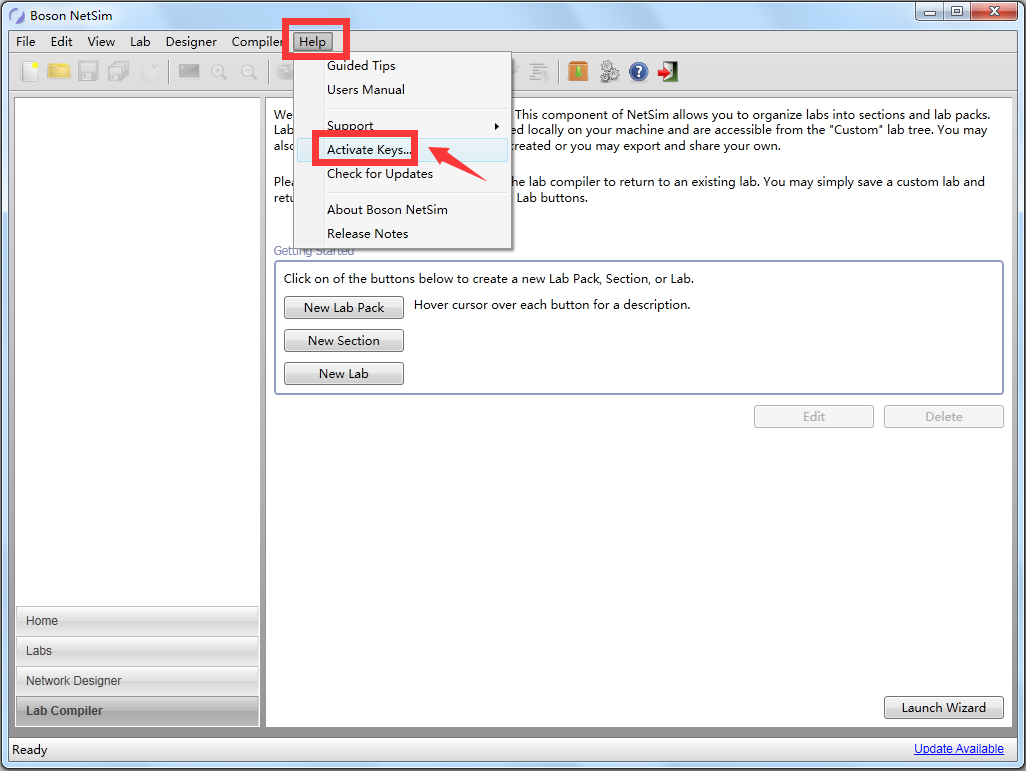

3、最后我们打开软件找到help——active keys，然后不用输入任何东西单击active就会跳出激活成功。

常用命令

1  路由器配置模式及其转换
路由器的几种配置模式：
1） 用户模式（user mode）  router>
2） 特权模式（privileged mode）  router#
3） 全局配置模式（golbal configuration mode）:   router(config)#
4） Setup模式（setup mode）：
5） ROM Monitor 模式(ROM Monitor Mode):  > 或rommon>。
6） RXBoot模式(RXBoot mode)： Router
（注：前3种模式是该实验需要用到的）
7） 用户模式（user mode）：该模式下只能查看路由器基本状态和普通命令，不能更改路由器配置。此时路由器名字后跟一个“>”符号，表明是在用户模式下。如：router>
8） 特权模式（privileged mode）：该模式下可查看各种路由器信息及修改路由器配置。在用户模式下以enable命令登陆，此时“>”将变成“#”，表明是在privileged mode .如：router#
9） 全局配置模式（golbal configuration mode）:该模式下可进行更高级的配置，并可由此模式进入各种配置子模式。其提示符如：router(config)#
10）Setup模式（setup mode）：该模式通常是在配置文件(configuration file)丢失的情况下进入的，以进行手动配置。在此模式下只保存着配置文件的最小子集，再以问答的形式由管理员选择配置。
11） ROM Monitor 模式(ROM Monitor Mode):当路由器启动时没有找到IOS时，自动进入该模式。提示符为> 或rommon>。
12）RXBoot模式(RXBoot mode)：该模式通常用于密码丢失时，要进行破密时进入。其提示符如：Router
路由模式之间的转换：
Router>enable     //由user mode 进入privileged mode
Router#
Router#configure terminal//由privileged mode进入global configuration mode
Router(config)#
Router(config)#interface e0//可能是e0，也可能是f0，可以通过show interface 查看Router(config-if)#
2组合键编辑
Ctrl+A：光标回到命令行的最开头
Ctrl+E：光标回到命令行的最后
Ctrl+B：光标向左移一个字符位置
Ctrl+F：光标向右移一个字符位置
Ctrl+P（or 上箭头）：使用上一条用过的命令，免去键入麻烦。
Ctrl+N（or下箭头）：使用下一条用过的命令。（必须使用过Ctrl+P或上箭头后才可用）
Ctrl+Z：(在其他模式下)保存设置并退出到特权模式
可以使用terminal no editing来使组合键失效，要使组合键重新生效，可用terminal editing命令
注：Tab键的功用：完成一个命令的输入。在超级终端中，可能不支持某些组合键。
3.一些常用的状态查询命令（在特权模式下输入命令）
show version 查看IOS版本号，已启动时间，flash中的IOS的文件名，router里面共有什么的端口，寄存器的值等等。
show protocol 显示与IP 有关的路由协议信息。各个端口的情况。
show flash 查看flash中的内容，IOS的长度，文件名，剩余空间，总空间。
show running-config 查看路由器当前的配置信息。
show startup-config 查看nvram 中的路由器配置信息。show interface 查看路由器上的各个端口的状态信息。（很多重要信息）
show controller 查看接口控制器的状态，可看到连接的是DTE还是DCE
show history查看history buffer 里面的命令列表
show controller s0 查看s0是DCE口还是DTE口
show ip route 查看路由器的路由配置情况
show hosts 查看IP host 表
4.配置路由器
1）按拓扑结构图给路由器命名//以Router1为例
命令：Router# config t//“config terminal”的简写，进入全局配置模式
Router(config)# hostname Router1// 把该路由器命名为Router1
注：如果名字含有空格的话，要用双引号括起来。
2）路由器的IP配置（其中包括以太网口配置和串口的配置）
命令：Router(config-if)# ip address
配置以太网口：//以Router2为例
命令：Router2# config t
Router2(config)# int e0 // 如果是快速以太网口则输入：int f0
Router2(config-if)# ip address 192.168.3.1 255.255.255.0//配置以太网口
Router2(config-if)# no shut// 启用该以太网口
注：配置路由器的串口要区分是DCE口还是 DTE口。例如观察s0哪种接口，可以在特权模式下输入命令：show controller s0
配置串行DCE：//以Router2为例，并且还要配置s1
命令：Rouer2 # config t
Router2(config)# int s0
Router2(config-if)# clock rate 56000// 配置时钟
Router2(config-if)# bandwidth 56//设置接口带宽，可选配置
Router2(config-if)# ip address 192.168.2.1 255.255.255.0
Router2(config-if)# no shut // 启用该串行口
配置串行DTE：// 以Router1为例
命令：Rouer1 # config t
Router1(config)# int s0
Router1(config-if)# bandwidth 56（可选配置）
Router1(config-if)# ip address 192.168.2.1 255.255.255.0
注：DCE 和 DTE 配置区别：DCE 要配时钟，而DTE 则不必。
boson netsim 主机怎么配置IP？
ipconfig /ip 192.168.0.2 255.255.255.0
这个可设IP地址与子网掩码。
ipconfig /dg 192.168.0.1
这个可设网关。
