CADeSIMU(模拟电气电路仿真软件

CADeSIMU(模拟电气电路仿真软件被酷987收录于办公学习栏目,仅供学习测试，请支持其官方正版的发展.下面是小编搜集来的相关资料，一起来了解一下吧！

而本文中WInWin7小编给大家分享的常用电气电路仿真软件——CADe_SIMU是一款继电器等成套柜仿真软件，该工具功能十分齐全各方面都看成优秀，丰富的工具栏无疑可以让使用者提高工作效率，拥有电气制图一般所需的元件库，基本可以满足用户的使用需求，是广大电路工作者必备的助手之一。

CADe SIMU使用教程

解压后，进入目录双击此文件打开，见WinWin7小编分享的图片所示：

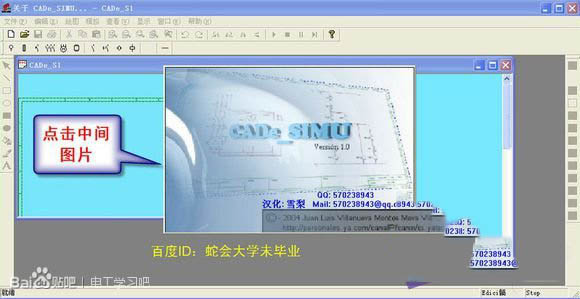

有人会以为软件坏了，其实点中间图片就能进入，见WinWin7小编分享的图片所示：

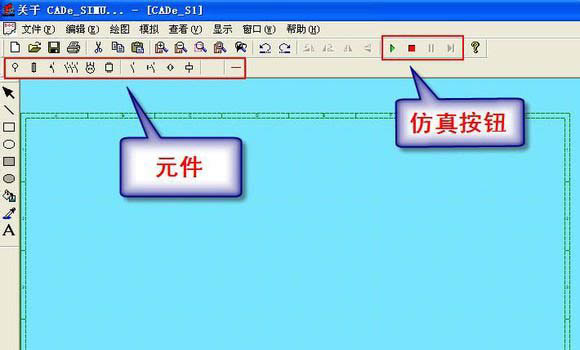

下图是界面，重要的功能我都标出来了，见WinWin7小编分享的图片所示：

上面第一行用鼠标点击后，第二行的图标会变化

由于没有任帮助，所有功能都是摸索出来的

从左到右分别是：

(1)交直流电源;(2)熔断器和断路器：(3)自动开关和热继电器：(4)接触器主触头;(5)交直流电机;(6)电子元器件：(7)接触器及继电器辅助触头：(8)按钮开关;(9)接近开关及其他相关;(10)线圈及输出;(11)导线及电缆。该工具菜单使用的特点是：只要点击任一工具菜单图标，马上在工具菜单下面一行显示其类型工具条，方便大家选取合适的元件符号

元件可以转动，按DEL键可以删除，见WinWin7小编分享的图片所示：

下面示范一个简单的点动

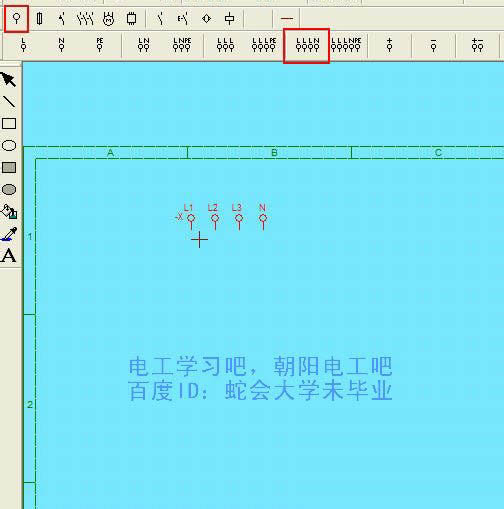

点图中红圈处放三相电源，见WinWin7小编分享的图片所示：

放KM线圈，见WinWin7小编分享的图片所示：

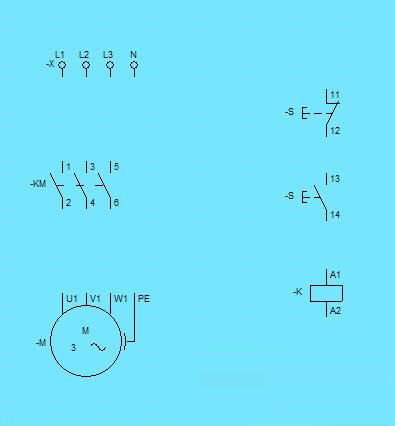

再放好其他元件，见WinWin7小编分享的图片所示：

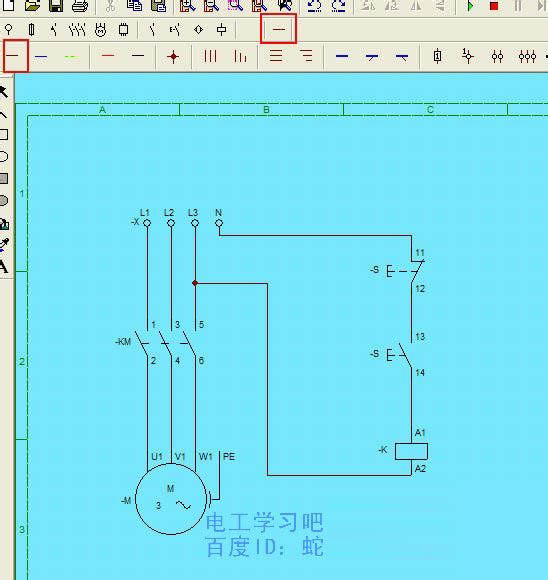

如下图一样连线，见WinWin7小编分享的图片所示：

双击元件改编号，见WinWin7小编分享的图片所示：

接触器和它的主触头名字要一样，见WinWin7小编分享的图片所示：

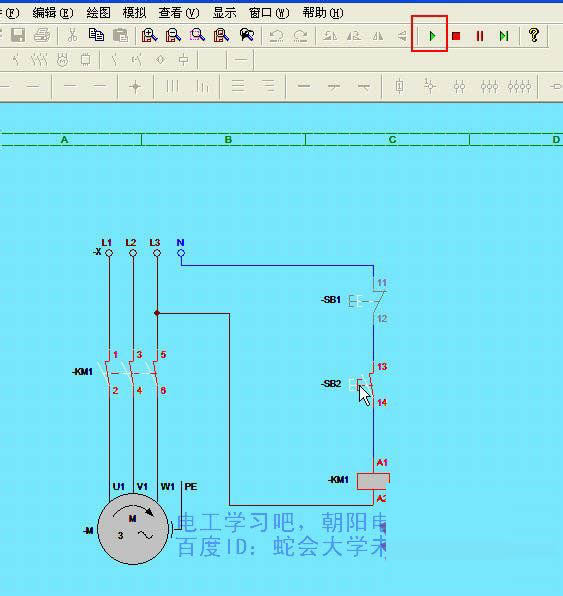

点击下图中绿色按钮就可以仿真运行了，见WinWin7小编分享的图片所示：

特色

(1)交直流电源;

(2)熔断器和断路器;

(3)自动开关和热继电器;

(4)接触器主触头;

(5)交直流电机;

(6)电子元器件;

(7)接触器及继电器辅助触头;

(8)按钮开关;

(9)接近开关及其他相关;

(10)线圈及输出;

(11)导线及电缆。

以上便是WinWin7给大家分享介绍的常用电气电路仿真软件——CADe SIMU，以完美汉化！
