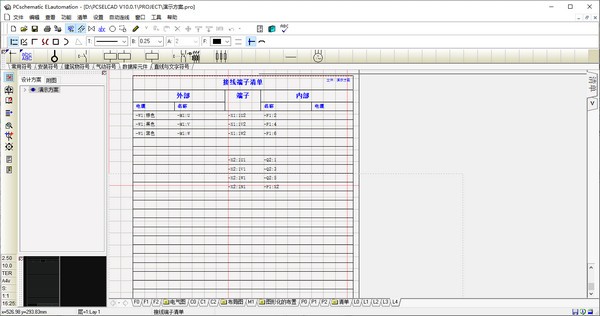

PCsELcad(电气绘图软件)v10.0.1官方

　　PCsELcad(电气绘图软件)是一款专业的电气绘图工具，这款软件采用自动化的方式将所有的元件与零件连接，不需要人工手动绘制连线图，能够自动连线，并提供了多种清单，所有电气配件的清单都是自动更新的，高效且实用。

软件特色

　　1、提供了极大的灵活性，您可以按照自己习惯的流程来进行项目设计

　　2、通过电气功能的完整定义，提供智能零部件选择并减少差错

　　3、自动连线功能比较好,不用画线,线路规整;

　　4、自动切换图纸上的电气符号和方位

　　5、同时在同一个项目地上进行设计工作

　　6、符号丰富,缩放功能方便,操作比较方便;

　　7、准确并有逻辑地表示任何总线拓扑连接的设备，并管理设备间的相互关系

　　8、符号制作和部件库制作补充等方法复杂;

　　9、相关功能设置到自己合适还是比较麻烦,虽然什么都能设置.

　　10、操作简单易学

　　11、齐全的元器件供应商数据库

　　12、自动更新清单

　　13、在线更新所有项目方案参考信息

　　14、面向对象的项目方案

　　15、根据用户需求快速做出反应

功能介绍

　　1、公差检查

　　2、选项导航器：面向可选择性的模块，对原理图进行标准化设计

　　3、自动生成报表：基于原理图，自动评估生成多种工程需要的报表

　　4、报表模板：“一键式”生成项目所需的所有报表

　　5、格式转换存储：PDF， DWG/DWF，JPEG，BMP，GIF

　　6、智能PDF转换：保持EPLAN项目的智能逻辑关联

　　7、自动统计项目中的图纸：自动统计

　　8、电路分析

　　在设计中的开关和触点通过电路中的电压和电流流通控制。激励线圈将打开和关闭辅助触头，从而使能或禁用在设计模拟电路的真实生活的操作的其它部分的电流流动。作为电流通过给负载，如灯或电机电压进行检查和成功或失败的信息被反馈给用户等对象。

　　9、制造设计

　　PCsELcad的综合能力。凭借其电感知组件库，专门设计的内核和众多的设计规则检查，这是对电气设计进行了优化。连接器配合时，连接器的引脚端子和腔密封件会自动分配，防止短路和不正确使用的部分，以确保正确的设计数据始终可用制造。

　　10、标准性

　　符合IEC、DIN、JIC、GB、GOST等标准，并可自定义客户化标准的项目模板，符号库，图框，表格；符合电气设计常用词汇，20种语言，增加编辑词条方便快捷的字典；自带国际知名厂商的样板元器件库，并有多家著名厂商支持详细数据光盘的元器件库。

　　在分析和设计阶段的电流值和方向在销水平不断监测。压降在各销被监视以确定电路的有效性。内嵌保险丝会失败应自己的承受力被超过。此外，如果电流超过指定的安全水平导线将失败。这使得用户可以在原型或开发阶段纠正设计 - 产品进入生产阶段之前很久。
