源泉建筑CAD插件v6.7.4免费版

　　源泉建筑cad插件是专门针对建筑设计、装饰设计及相关专业的辅助绘图软件，功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯，可运行于AutoCAD2004-2019(32bit/64bit)/浩辰CAD8 等各个版本。

软件特色

　　"源泉设计"是免费免注册软件，绿色小巧，压缩包仅7MB多(含说明和常用字库);

　　提供中文简体、中文繁体、英文三个语言版本，请对应下载;

　　提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置;

　　你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整;

　　功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯;

　　门窗块完全兼容天正3,可以互为使用;

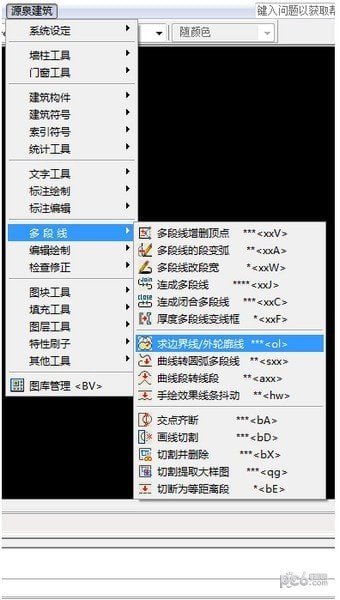

　　"源泉设计"的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅;

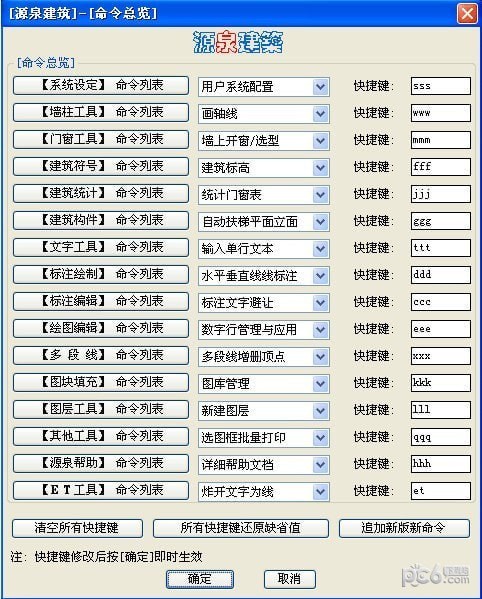

　　通过总览命令，可以动态设置所有命令的快捷键，即时生效;

　　提供丰富的"装饰构件"、"建筑构件"和"建筑符号"绘图命令，建筑门、窗、墙、柱随时随地自动修剪;

　　提供类似 ACDSee 的图库管理，操作直观、维护方便;

　　强化了 AutoCAD 的部分基本功能，如"文字处理、尺寸标注、图层管理、编辑与绘图"等等;

　　内置了将图元导入Google Earth(谷歌地球)的转换程序。

功能介绍

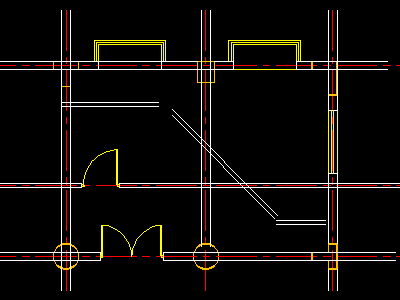

　　智能墙剪 TW

　　command: tw

　　****智能墙剪，墙柱交叉处自动修剪

　　选择要修剪墙体的范围

　　拾取范围的第一点:

　　拾取范围的第二点:

　　● 只需一步:选择修剪的墙柱范围

　　● 柱内墙体被修剪

　　● 墙体与墙体交叉处被修剪

　　● 不影响其他图层

　　画自动墙

　　command: ww

　　****画自动墙，墙柱交叉处自动修剪墙体

　　当前墙的厚度为 200 偏心距为:0

　　Offset偏心距/Width墙厚/<墙的第一点>:

　　Offset偏心距/Width墙厚/<墙的第二点>:

　　● 就像画直线一样绘制平面墙体

　　● 碰到柱子柱内墙体被修剪

　　● 碰到墙体与该墙体交叉处被修剪

　　● 按下“W”键可以列表选择墙厚

　　● 不影响其他图层

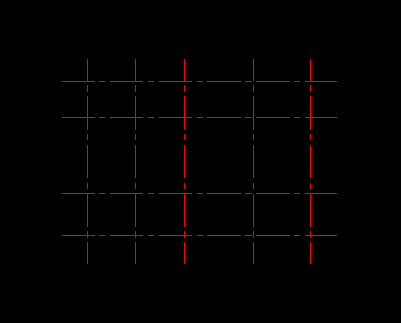

　　自动轴号尺寸线

　　command: azh

　　****选择轴线自动布置轴号和二道尺寸线

　　请选择轴线图层 中的直线(最多只能处理二组方向的轴线):

　　● 只需一步:选择选择轴线

　　● 根据所选轴线自动布置轴号和二道尺寸线

　　● 不影响其他图层

安装教程

　　源泉建筑插件怎么安装?

　　解压在偶要下载下载的源泉建筑软件安装包，而后点击一键安装程序setup.exe，按提示选中需关联的AutoCAD用户配置文件(Profile)就可以简单完成安装设置过程

　　安装说明：

　　如果上述方法安装不成功，请将sys\install.vlx文件拖拽入AutoCAD绘图区还可完成源泉建筑安装;

　　强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装即可;

　　如果启动文件sys\acad.lsp和你的自编程序冲突，安装完后可直接删除之，这个时候应该将源泉建筑启动文件yqstart.lsp加入到AutoCAD的启动组;

　　在天正建筑(5.0-8.5)环境下的安装方法和上述相同。

更新日志

　　● 支持 AutoCAD 2020(32bit/64bit);

　　● 新添“尺寸标注-3点弧长标注(ddA3)”命令;

　　● 修改“设定图纸比例并缩放各种建筑符号(sd)”命令，

　　如果在布局的视口中操作，会推荐当前视口比例;

　　● 修改“图库管理(bv)”命令，可兼容大多数笔记本小屏幕，改善搜索;

　　● 用户系统配置文件config.txt中，

　　添加【图库管理使用36个缩略图】选项(缺省no,使用25个缩略图);

　　● 修改“修改标注精度(dd0)”命令，缺省值改为5;

　　● “Q5杂项命令面板”修改如下：

　　修改“尺寸驱动的拉伸(sdd)”命令，窗选添“圈交”选项;

　　● 修正“解散编组(ggX)”命令一个小bug，感谢惊惊;

　　● 修改“设置转换图层快捷键(ersc)”/“设置转换线型快捷键(ltsc)”/

　　“设置转换颜色快捷键(erK)”命令，需确认才转换当前层/线型/颜色;

　　● 修改“绘制窗户立面(WDE)”命令，添“2点画窗立面”;

　　● “Q5杂项命令面板”修改如下：

　　修改“修剪幕墙横线(tq)”命令，横向线条可单线/双线;

　　● 新添“内部图库(KK)”命令，用于收集动态块;(感谢懒得理你整理)

　　新添“sys\blocks”文件夹，内部图库会另外不定期升级;

　　● 恢复“合并重叠线(lu)”命令;

　　● 新添“同时缩放视口外框及比例(vvSC)”命令;

　　● 修改“图元原地缩放(aSC)”命令，几何位置改为9个基点;

　　● 修改“递增复制数值文字(1234)”/“给数值文字添加增量(inc)”/

　　“递增块内属性域(sxZ)”等命令，可递增字串中的汉字一至九;

　　● “Q5杂项命令面板”修改如下：

　　新添“颜色/线性/线宽恢复为bylayer(00)”命令;

　　新添“矩形对角线(djx)”命令;

　　修改“求面积/周长/墙面积(wmj)”命令，屏幕字高改为跟随图纸比例;

　　● “Q6杂项命令面板”修改如下：

　　修改“点取面积输出Excel当前格”等命令，屏幕字高改为跟随图纸比例;
