cad旋转怎么用?教你cad旋转参照用法
[来源：未知 作者：永春小孩 发表时间：2023-04-02 15:16 阅读次数：载入中...]|

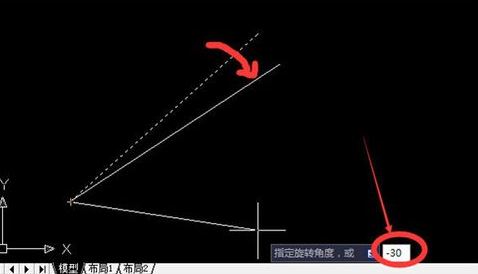

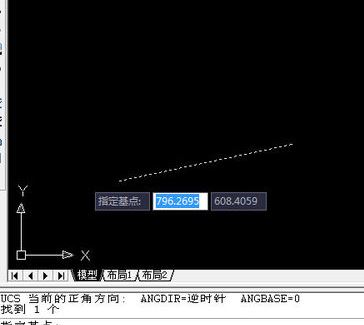

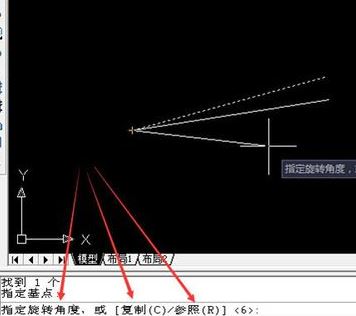

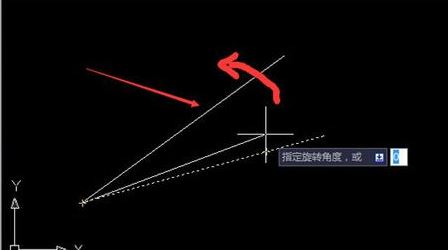

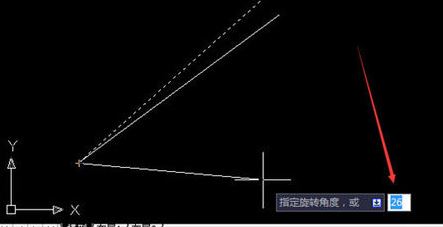

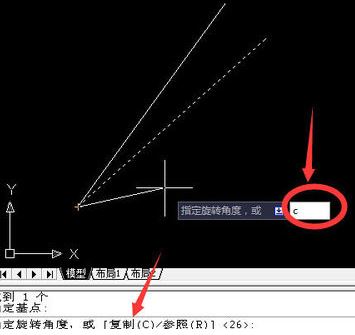

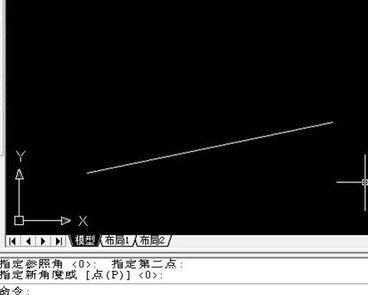

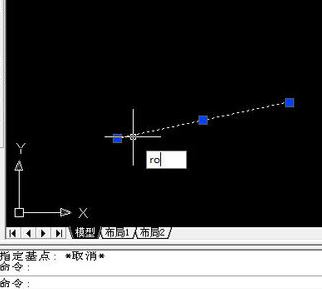

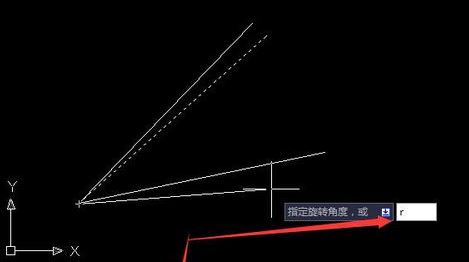

cad旋转怎么用？但我们在CAD中进行制图的时候，可以使用旋转功能来进行图形方向设置。本文中winwin7给大家具体介绍下CAD旋转功能的使用方法。 cad旋转参照用法教程： 1、本人在cad中画一条直线作为旋转操作用的图形； 2、选中该直线，输入旋转命令“ro”，然后指定基点；   3、接着指定要旋转的直线的一端作为旋转的基点，在底部状态栏中可以看到指定旋转角度（默认）、复制、参照，如图：  4、接下来我们开始旋转，手动旋转：移动鼠标，手动旋转，到达你需要的位置后，右击确认就行，如图：  5、输入角度进行旋转。输入一个角度，可直接旋转到指定角度了，如图：  6、输入旋转角度值的正负问题。cad中角度旋转是顺时针为负“-”，逆时针为正“+”。如图：  7、复制旋转：选择复制。输入命令“c“，参照一般旋转，进行手动或者自动旋转，如图：   8、参照旋转： 参照旋转的前提是旋转物体跟参照物体必须要有交点，输入参照命令”r“，如图：  9、不要输入任何数值。直接以下三个步骤操作： a、选中交点 b、选中你需要旋转的那条线的另一端点 c、点击你参照的直线的另一端 10、你会发现旋转的线已经旋转到这条直线上，如图：  以上便是便是教你cad旋转参照的用法，大家学会了吗！ 相关文章： CAD如何将文件转曲线？cad文字转曲线命令教程 cad怎么转pdf？cad导出pdf格式教程 |
