ScientificToolworksUnderstand(代码分

　　Scientific Toolworks Understand(代码分析软件)是一款支持多平台代码分析软件，使用这款Scientific Toolworks Understand(代码分析软件)可以让您根据不同的编译环境对代码进行整体编译。

软件特色

　　1.支持多语言：Ada, C, C++, C#, Java, FORTRAN, Delphi, Jovial, and PL/M ，混合语言的project也支持

　　2.多平台： Windows/Linux/Solaris/HP-UX/IRIX/MAC OS X

　　3.代码语法高亮、代码折迭、交叉跳转、书签等基本阅读功能。

　　4.可以对整个project的architecture、metrics进行分析并输出报表。

　　5.可以对代码生成多种图（butterfly graph、call graph、called by graph、control flow graph、UML class graph等），在图上点击节点可以跳转到对应的源代码位置。

　　6.提供Perl API便于扩展。作图全部是用Perl插件实现的，直接读取分析好的数据库作图。

　　7.内置的目录和文件比较器。

　　8.支持project的snapshot，并能和自家的TrackBack集成便于监视project的变化。

搜索功能

　　1.左侧项目结构中搜索：在这个搜索中你可以快速搜索你要查看的类，快捷键，鼠标点击左侧上面项目结构窗口，然后按command + F键会出现如下图所示的搜索框，在框中输入你想要的类回车即可。

　　2.类中方法搜索：将鼠标定 位到右侧代码中，点击command + F，会弹出搜索框，输入方法回车即可。

　　3.在文件中搜索：也就是全局搜索，快捷键F5或者去上面菜单栏中的search栏中查找，输入你想要的类或者方法，回车查找，下面会列出所有使用的地方。

　　4.实体类查找：软件菜单栏search中最后一项–Find Entity，点击输入你要查找的实体类，回车查找。

视图分类

　　1.Butterfly：如果两个实体间存在关系，就显示这两个实体间的调用和被调用关系；如下图为Activity中的一个方法的关系图。

　　2.Calls：展示从你选择的这个方法开始的整个调用链条。

　　3.Called By：展示了这个实体被哪些代码调用，这个结构图是从底部向上看或者从右到左看。

　　4.Calls Relationship/Calledby Relationship:展示了两个实体之间的调用和被调用关系，操作方法：首先右键你要选择的第一个实体，然后点击另一个你要选择的实体，如果选择错误，可以再次点击其他正确即可，然后点击ok。

　　5.Contains:展示一个实体中的层级图，也可以是一个文件，一条连接线读作”x includes y“。

　　6.Extended By:展示这个类被哪些类所继承。

　　7.Extends:展示这个类继承自那个类。

导入项目

　　导入项目有两种方法，一种是从菜单栏点击File–>New–>Project,另一种是点击下面界面中间的New Project

　　点击后，会进入到如下界面，你可以更改项目名称为你要导入的项目名称，以便于以后查找，你可以直接导入你正在开发的项目，你的代码更改后，这个项目也会自动更新，方便你快速开发，不需要每次导入。

　　更改名称后点击Next进入如下界面，这个界面是让你选择你要导入项目包含了哪几种语言，注意，在C/C++后面有两种模式，下面有注释，其中Strict模式包含Object-C和Object—C++，还有Web的注释，自己看看就好了，在此就不再解释，

　　然后点击Next进入下面界面：

　　在此界面点击上面的“Add a Directory”,也就是添加你要导入项目的路径，点击后会弹出如下界面,此时有个奇葩就是弹出的界面会被上图界面遮挡，此时你要移开该界面，然后会出现下面界面：

　　点击后面的带有三个点的按钮选择你要加入的项目文件夹，此处不用打开文件夹，只要点中文件夹点击open按钮：

　　此时只需要点击OK即可，界面会跳转到如下界面：

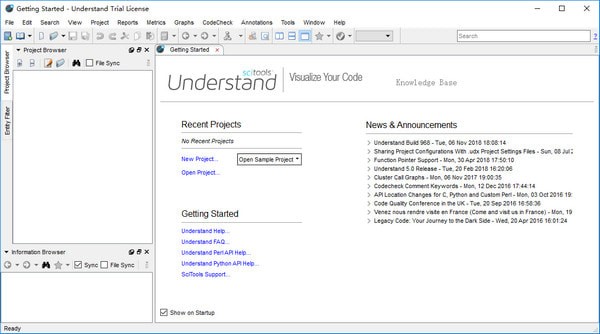

　　此时有两个选项，一个是立即分析代码，一个选择配置，对于我们来说只需要默认即可，然后点击OK按钮，此时软件开始分析代码，分析完成后会出现如下界面：

　　左侧会出你的项目结构，中间出现你项目的名称，此时你可以操作左面项目来查看相关代码，如下图所示：

　　这么多类和方法如何快速定 位，那肯定是搜索，该软件针对不同位置，不同属性有不同的搜索方法，下面介绍搜索功能。
