OpenDCLStudio(AutoCAD可视化对话框

　　OpenDCL Studio是一款可视化对话框制作工具，轻松操作就可以添加模式和非模式对话框、控制栏、选项选项卡、文件对话框和选项板。让用户在运行CAD命令的时候更加方便。

软件特色

　　OpenDCL应用程序由AutoLISP代码和OpenDCL项目数据组成。 OpenDCL项目数据在OpenDCL Studio中创建和编辑，可以作为单独的.odcl文件存在，也可以作为AutoLISP代码中的数据存在。

　　OpenDCL使用事件驱动的编程模型，其中用户界面事件触发对执行应用程序工作的事件处理程序的调用。典型的OpenDCL应用程序包括加载和显示表单的代码，以及在显示表单后管理表单的事件处理程序。事件处理程序响应用户操作，例如按下按钮或选择列表中的项目。

　　显示OpenDCL表单的AutoLISP代码必须首先确保已加载OpenDCL运行时模块。这是通过执行OPENDCL命令利用AutoCAD的需求加载功能来完成的。无需检查运行时是否已加载 - 如果已加载，则命令不执行任何操作。

功能介绍

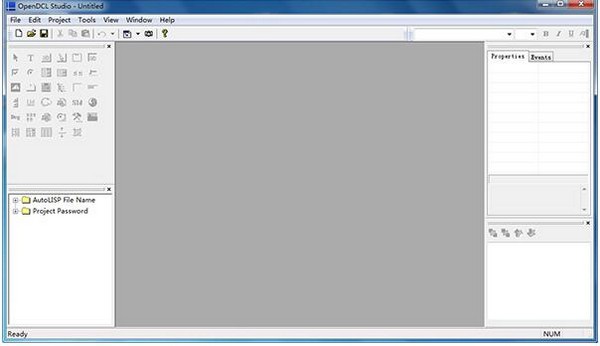

　　0penDCL的主窗口很简洁，与Visual Basic的界面非常相似;

　　各菜单项的意义也很清楚，且大部分都在工具条和4个停靠子窗口中有对应的功能，下拉菜单Pojec是最重要的菜单项，前6个菜单项，用来添加对话框窗体，OpenDCL可添加的6种窗体类型是：模式窗体、非模式窗体、可停靠窗体、设置页窗体、文件对话框窗体、调色板窗体;

　　中间3个菜单项分别用来管理图形资源文件夹、关联AutoLISP文件、设置工程密码;

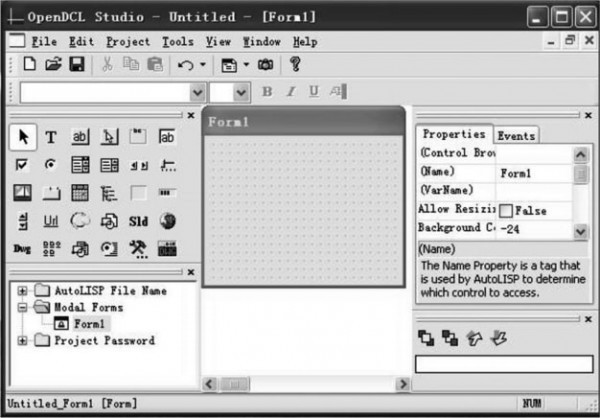

　　最后一个菜单项用来移除窗口，下拉菜单Tools的CopyEnents To C lipboard Pro ject和 Copy Enents To L isp F ile菜单项也非常重要，经常会用到，主要是把OpenDCL自动生成的Lisp语句复制到剪贴板或者相关联的Lisp文件中。在OpenDCL窗体的左侧，上面是控件工具箱(TooBox)，OpenDCL提供多达35种控件可供使用，下面是工程结构树窗口(Pro jectTree)。在ObjecDCL窗体的右侧，上面是对话框控件属性(Properties)和事件(Events)窗口，下面是控件上下次序显示调整窗口(Z/Tab Oder)。ObjecDCL窗体的中间，就是摆放新创建的对话框的位置了，各工具栏和停靠栏位置是可以随意托动调整的。如下图所示：

使用方法

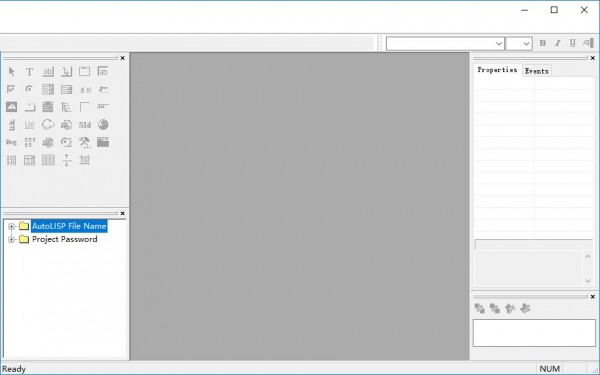

　　1、打开OpenDCL Studio软件，提示软件的使用界面，现在就可以开始编辑项目

　　2、可以从这里打开一个项目到软件继续编辑，可以点击new设置新的项目

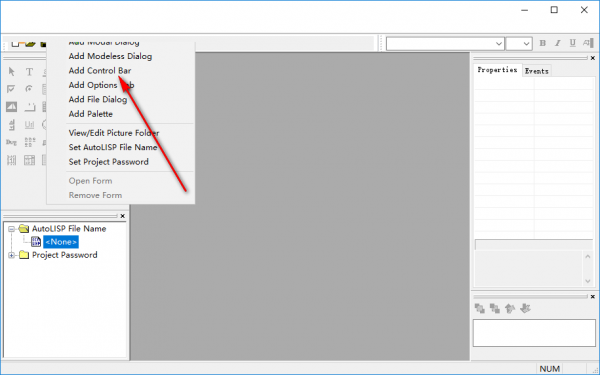

　　3、项目编辑的主要功能在这里显示，可以添加模态对话框、添加无模式对话框、添加控制栏、添加选项选项卡、添加文件对话框

　　4、点击dd Modal Dialog，界面的功能都可以正常使用，可以在左边找到相关的组件

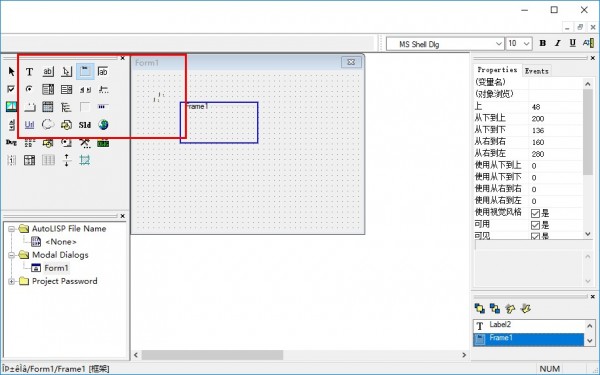

　　5、文字按钮、图像按钮、框架都可以直接在软件添加，右边显示项目数据

　　6、此属性是控件左上角的X坐标(以像素为单位)。 坐标相对于控件父窗口的右下角(更高的值在显示屏上更右侧)。 此属性的值与Left属性同步。 Use Left From Right属性控制这些属性的关系

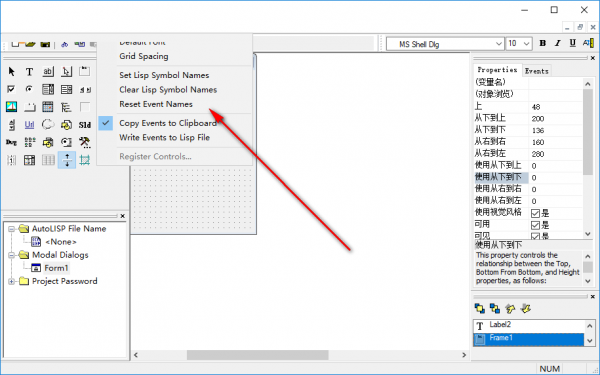

　　7、工具界面显示默认字体、网格间距、 设置Lisp符号名称、清除Lisp符号名称、重置事件名称、将事件复制到剪贴板、将事件写入Lisp文件
