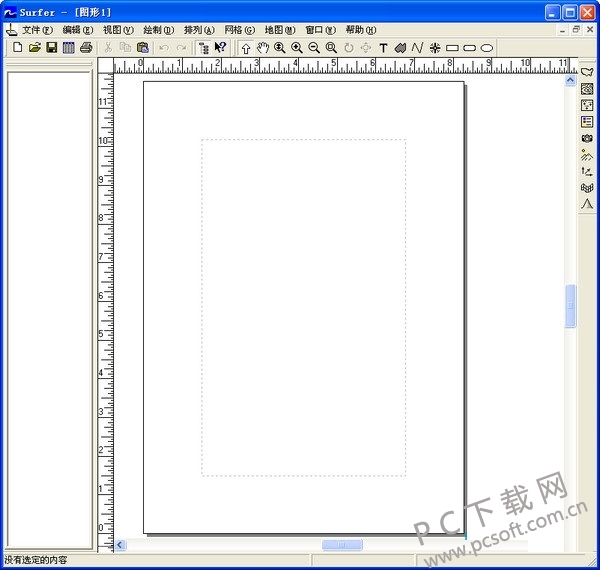

三维立体图制作软件(surfer)8.

三维立体图制作软件(surfer)能够制作各种类型的三维立体图。三维立体图制作软件(surfer)拥有强大插值功能和绘制图件能力，使它成为用来处理XYZ数据的首选软件，xyz即构成了最基本的立体图型。

三维立体图制作软件(surfer)功能：

1、等高线的绘制

2、在等高线图上加背景地图

3、图件白化(blank)

4、数据文件统计功能

5、粘贴和分类粘贴子图

6、生成向量图

7、图形输出

8、辅助功能：用函数直接作图、标注文字、画简单的图形等。

图形规格与种类:

--Contour Maps 可做等高线图,结果可输出成3D DXF

--3D Wireframe Maps 可做三维网格图

--3D Surface Maps 可做三维表面图

--Post Maps 可做三维张贴图文字标注

--Shaded Relief Maps 可做阴影图,具有相片质量.

--Image Maps 可做影像图, 可以做细腻的色阶处理

--Vector Maps 可做向量图,

--Base Maps 可输入底图以便搭配3D图型

--Overlap Maps 可将图型重叠

--Overlap Maps 可将地面影像图与3D Surface重叠

--Gridding 可选择多种方格化功能

--Output 图型输出可选CGM、DXF、BMP、GIF、EPS、HPGL等

--Worksheet 数据输入可用Lotus、Excel、ASCII

--Text 文字可用上下标、数学符号、线型符号、颜色都可定义

--可以和Grapher搭配,将剖面结果输出成Grapher之XY图形.

三维立体图制作软件(surfer)使用帮助：

1.如何将等高线图上的数据存入文件中吗? --开启SURFER -> 开启 .GRD文件 -> GRID ->

GRID NODE EDITOR，SAVE AS -> ASCII XYZ (.DAT)

2.SURFER 有Curve Fitting函数的功能吗? --没有,TableCurve 3D具有此功能.

3.三维表面图可与三维点图合并在一起吗? --不可以,TableCurve 3D具有此功能.

4.可以将Surfer的轮廓线剖开,取出其Z值吗? --可以 Grid -> Slice (.bln文件)

5.可以求取Surfer的体积吗? --可以 Grid -> Volumn.

6.可以将Surfer某部分不要画出来吗? --可以 Grid -> Blank (.bln文件)

7.可以将数个Surfer图重叠吗? --可以 Map -> Overlay Maps ; Stack Maps

8.可以将Grid档缩小吗? --可以 Grid -> Extract

9.可以直接用函数画z=f(x,y)的曲面吗? --可以 Grid -> Function

10.可以画向量图? 如电磁场,热流场,风向图等.

--a.如果数据是X,Y,Z. 其中X,Y,是平面几何坐标,Z是物理量(如平板上的压力)

----Gridding后 Map -> Vector Map -> New 1-Grid Vector 即可

----这是最基本的平面坐标向量图,直接以物理量Z值为向量图依据.

--b.如果数据是X,Y,Z,Z1

----其中Z1是位于X,Y,Z上之物理量(如台湾各地的压力).

----您必须做两个Gridding后才能开始用New 1-Grid Vector

----X,Y,Z 几何位置用(当底图用,可以立体显示)

----X,Y,Z1 物理量

--c.如果数据是X,Y,Z,X1,Y1

----其中X1,Y1是位于X,Y,Z上之x,y向量分量(如台湾各地的风速及风向).

----您必须做三个Gridding后才能开始用New 2-Grid Vector

----X,Y,Z 几何位置用(当底图用,可以立体显示)

----X,Y,X1 x向量分量

----X,Y,Y1 y向量分量

--d.如果您的数据是X,Y,Z,Angle,Length

----其中Angle,Length是位于X,Y,Z上之向量角度及大小.做法同c.

11.如何画Surfer的Breaklines and Faults? --可以 Grid -> Advanced options ->

Breaklines and Faults (.bln文件要含Z值)

12.可以在Surfer上做程序吗? --可以,Surfer内建Surfer Script, 类似VB

13.可以在Excel上设计程序吗? --透过Excel的VBA,可以同时控制Surfer和Excel

14.Surfer的等高线动画是如何做的? --可运用Sufer2GIF的Windows模块,或whirlgif程序Unix.

15.如果三维数据不等距,Surfer可以处理吗? --可以,Surfer专门处理此类问题

16.我有看到一张台湾的图,周边有海洋的温度等高线图,温度线不会穿过台湾如何做?

--首先您先要有一张台湾的底图(.gsb,dxf..),再用Blank(.bln)遮掉Taiwan底图

三维立体图制作软件(surfer)更新日志：

1.修改用户提交bug

2.添加新功能
