Protel99se绿色版

Protel99se是一款已经成功pj的设计电路原理图和PCB的专业软件，功能是非常强大的，而且界面很简洁，是目前网络上流行的电路板设计软件。protel99se的普及率也最高，很多高校的电子专业还专门开设了课程来学习它，这是电子设计者的首选软件。

Protel99se功能特色：

1、protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用

2、protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中

3、在protel99se软件中使得原理图与PCB同步是容易的，protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息

Protel99se安装步骤：

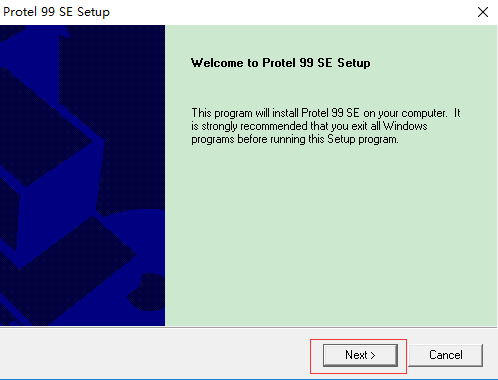

1、在本站下载最新版的protel99se安装包，双击打开，进入安装界面，点击继续

2、输入名称，公司及访问码，点击下一步继续，如图所示：

3、选择合适的安装路径，点击下一步继续

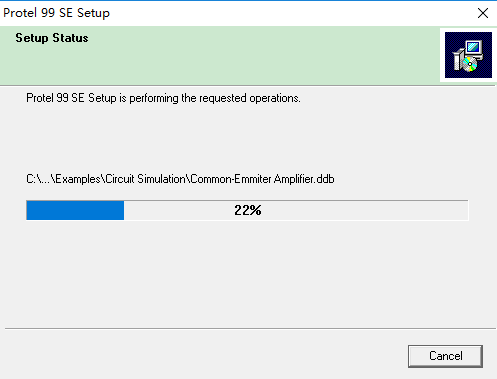

4、正在安装当中，过程缓慢，请耐心等候

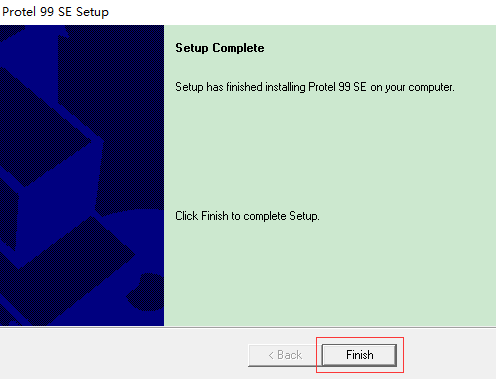

5、安装完成之后，点击“完成”即可退出安装界面

Protel99se使用方法：

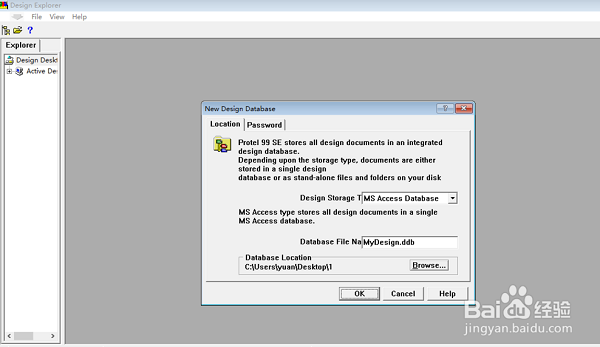

1、新建工程，点击file-->new-->

2、点击ok

3、然后点击document

4、在document里面右键--->new，出现以下界面

5、然后点击第六个schematic Document-->ok

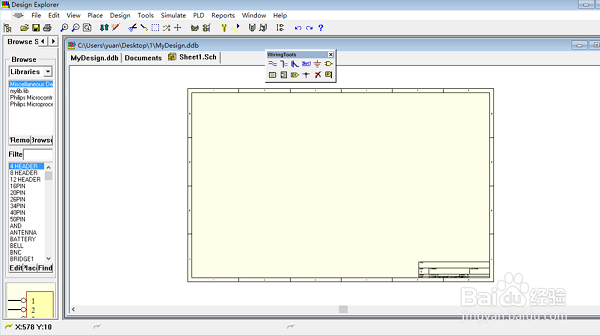

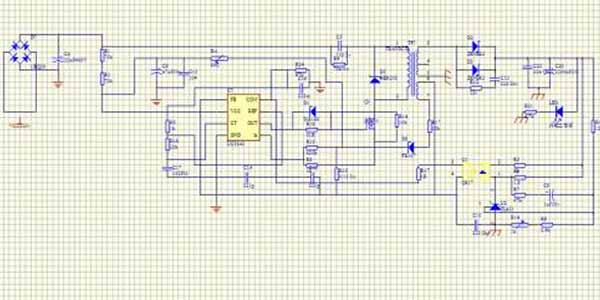

6、双击的得到下图，用下图绘制原理图

Protel99se常见问题：

Protel99se如何绘制sch(原理图)的元器件库?

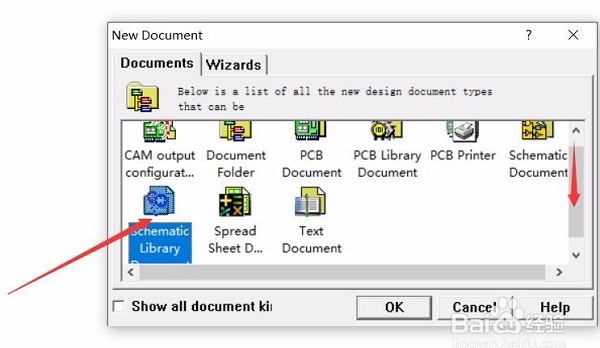

1)  进入后新建一个“Schematic library”文件，这里面可以绘制sch的元器件库，如图所示;

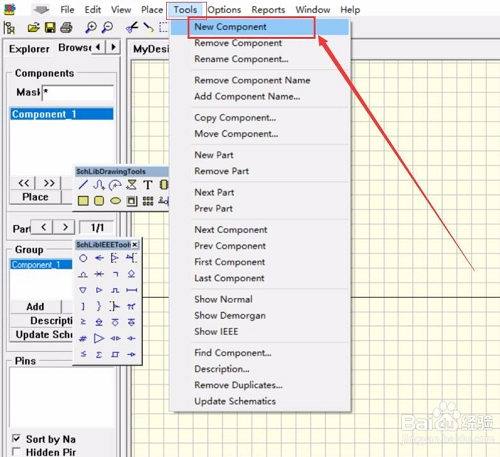

2）新建完成后生成一个.lib的文件，双击打开后，选择菜单栏的“Tool”->“New Component”，如图所示：

3）跳出一个元器件的命名框，可以根据自身所要绘制的元器件来命名，如图所示：

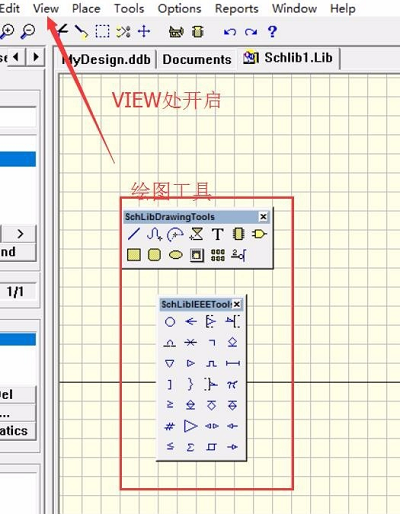

4）在“view”中选择绘图工具，如图所示，使用图中工具绘图（这里以电阻为例）

5）这里我们使用蓝色为元器件的底色，点击确定即可，如图所示：

6）选中后，线会变成黄色，“X+A”取消选中。选择银角选项，放置银角，按下“Tab”键跳出属性，如果没有需求默认就好，单击“OK”，如图所示：

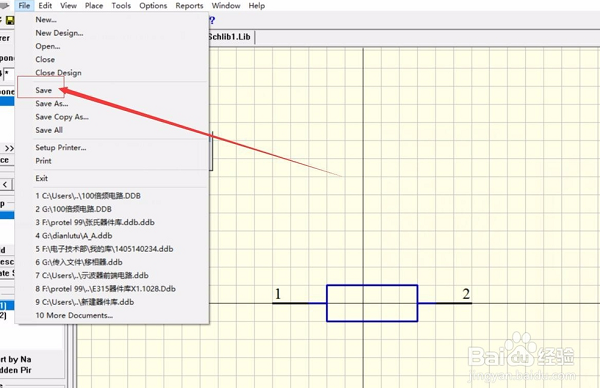

7）这样我们的电阻就画好啦，然后保存就好，如图所示：

Protel99se与Protel dxp的对比

　　Protel的不用版本，Protel 99SE比较古老一些，Protel DXP则是比较新的软件。都是用来制作PCB图和原理图的。

　　protel 99se软件一般都用有，可以说会用Protel DXP的人，就会用Protel 99se，可以满足大部分设计需要。

　　Protel DXP引入了设计工程的思想，它的设计工程文件虽然只起到了一个和不同源文件间的链接作用，但可以方便组织起多层次的设计。

       Protel DXP官方下载地址：https://www.pcsoft.com.cn/soft/121448.html。

Protel99se更新日志：

1.细节更出众

2.BUG去无踪
